系統主要為解決供電線路中高低壓電氣設備溫度在線監測需求而開發的，解決用戶對供電高低壓電氣設備溫度監測不及時或無法感知所導致安全事故的痛點。與現有的測溫技術相比具有無源、無線、高可靠性、免維護等獨特優勢，能夠?qū)崟r(shí)智能遠程感知、監控、采集、上傳、傳輸、存儲、報警，為用戶設備的安全運行提供了可靠保障。

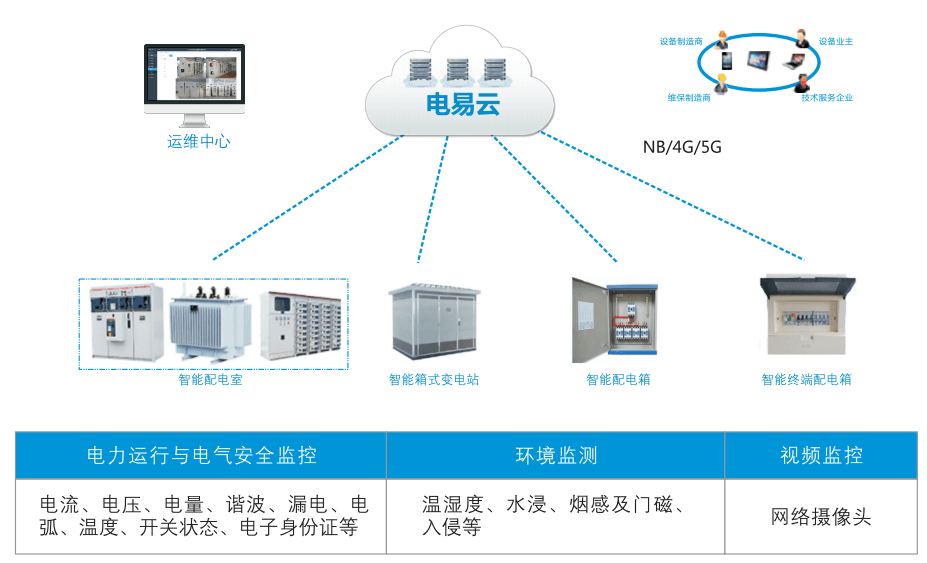

　　1、系統方案的組成

　　1.1在高壓開關柜內安裝溫度傳感器，于母線室三相母線銅排接點位置安裝溫度傳感器，電纜室電纜搭接頭位置安裝溫度傳感器。溫度傳感器直接采集柜內母線接點及電纜搭接頭的溫度實時情況，通過無線的方式將溫度數據上傳至無線接收模塊當中，因?yàn)闇囟葌鞲衅魇遣扇≈苯咏佑|的方式來進行溫度的測量，所以在安裝過程需要割開銅排上的部分絕緣護套以能夠直接接觸到金屬;由于溫度傳感器為無線的傳輸方式，裝置內部保護電路能夠有效的隔離和保護回路安全，不需擔心爬電、漏電等安全問題。

　　1.2在高壓開關柜儀表室內安裝無線接收模塊，無線接收模塊將接收到的溫度數據信號進行解析與保存，實現溫度數據的實時管理，高效的無線采集應用，無需擔心高壓電氣隔離問題。無線接收模塊的安裝方式為導軌式安裝，固定在儀表室內，需要一個AC/DC 220V的工作電源，無線接收模塊將溫度數據上傳至溫度接收管理終端為無線的傳輸方式，頻段為433MHZ。

　　1.3在配電室內安裝溫度管理終端，將配電室內全部無線接收模塊所采集到的溫度數據進行集中顯示，該安裝方式為固定在配電室的墻壁上，需要一個AC/DC 220V的工作電源，管理終端通過有線的方式將數據進一步上傳至串口服務器當中，通訊線的布置需根據監控室的位置來確定，通過電纜溝通道將通訊線拉至二樓監控室或隔壁樓層。

　　1.4在監控室的通訊柜內安裝串口服務器，串口服務器通過接收由溫度管理終端上傳的溫度數據并將其進行規約轉換，連入內部以太網(需要分配IP地址及定義接入交換機哪個口)，通過網絡將數據集中到后臺溫度在線監測系統的數據庫中，實現在線集中管控。其安裝方式為導軌式安裝。

　　1.5在監控服務器中安裝溫度在線監測系統，在自動化監控中心或調度中心建立溫度監測管理計算機，安裝溫度在線監測系統，通過已鋪設的通訊線路，串口服務器接收與保存的溫度數據可以上傳至溫度在線監測系統中，整個測溫系統是溫度自動化管理的核心，在系統中可以實現實時數據采集，數據報表分類查詢、打印，數據曲線功能，溫度異常報警，開關柜運行狀態實時監測等全方位智能化的管理。

　　該方案安裝簡單，調試、查詢方便，溫度傳感器的有效壽命在10年以上，避免因傳感器更換增加的人力物力和人為停電造成的經濟損失，是一種高效、經濟的電壓測溫方式。無線溫度傳感器應用于高壓電氣接點，使用更加安全，無使用風險和事故隱患。

　　2、產品特點

　　(1) 實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

　　(2) 準確性：測量精度可達±2℃。

　　(3) 系統性：提供標準通訊接口，可實現數據共享，便捷系統管理。

　　(4) 安全性：相間獨立隔離設計，具有極高的安全可靠性。

　　(5) 低成本高效益：可以減少人員工作強度，提高工作效率;有的放矢地開展設備維修，減少維護工作量、減少事故。

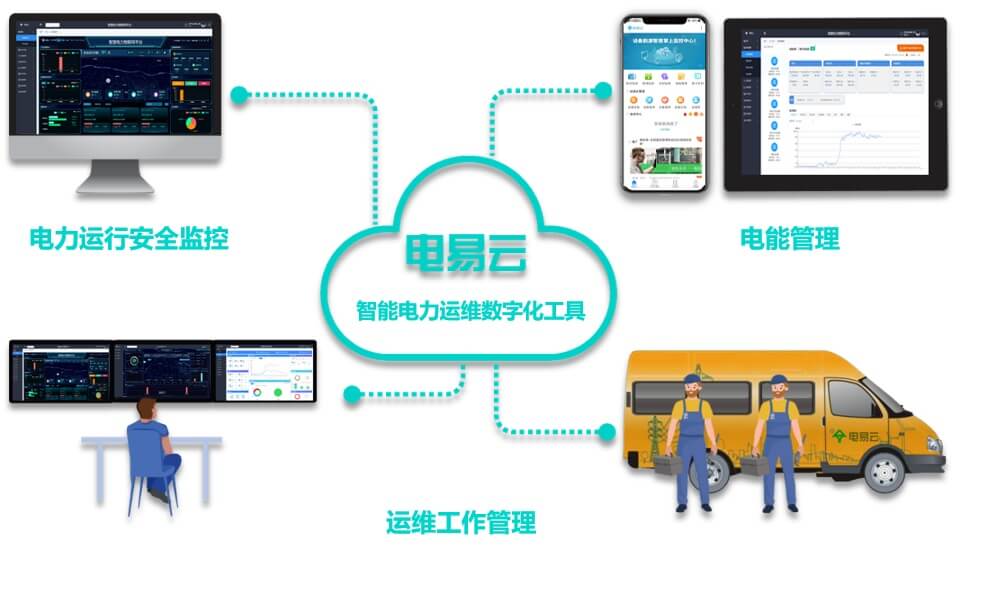

　　3、溫度在線監測系統

　　該系統軟件專業配套的組態軟件界面，系統穩定，功能豐富，可對滿足對數據進行實時監測記錄、存儲、報警、曲線、歷史數據查詢、打印、等多種功能處理。
