物聯網正在越來越接近人們的生活，從衣食住行到服務使用，而泛在電力物聯網作為一個新概念，正在悄然走進我們的生活。近日，泛在電力物聯網試點配電室在各地加緊施工建設中，并于近期完成停電改造并送電，實現“云、管、邊、端”配電物聯網技術體系的整體落地應用。那么讓我們一起來走進這個神秘的配電房物聯網方案。

　　1、配電房發展方向和舉措

　　智能配電房結合云平臺、大數據、物聯網、移動互聯網、人工智能高新技術應用在智能裝備、態勢感知，狀態監測、智慧運行、現場作業過程的全程應用。

　　2、解決思路

　　可測：對配電房內電力設備的運行狀態和站室環境進行監測;

　　可視：通過可視化界面和視頻展示監測數據，實時掌控配電房運行狀態;

　　可控：可自動或進程遙控站內風機、攝像頭等設備，實現配電房進程監控。

　　3、管理架構

　　方案應用“運行環境主動運維監測技術”，加裝溫度、濕度、水位、煙感、SF6氣體、門禁、紅外、遠程視頻等多種智能運行環境檢測裝置，可實現異常情況自動報警。

　　通過建立變配電房設備在線監測系統，實現變配電房設備的實時狀態監測，能夠?qū)崿F(xiàn)變配電房設備由計劃巡檢向狀態檢修的轉變，能夠及早發現安全隱患，降低運維成本、減少事故損失。電力設備的運行狀態與自然環境的溫濕度緊密相關，所有設備都有其正常運行的環境溫濕度，一旦溫度或濕度超標，將導致設備不能正常工作甚至出現故障，進而引發事故，造成大面積停電，影響用戶及生產的正常進行。

　　4、配電房解決方案

　　基于對配電房的物聯網規劃思考，通過大、云、物、移等技術，在電網的運檢工作在線可視化監測方面進行了實踐嘗試，本方案主要由電氣量監測及配電房環境監測兩個方面組成：

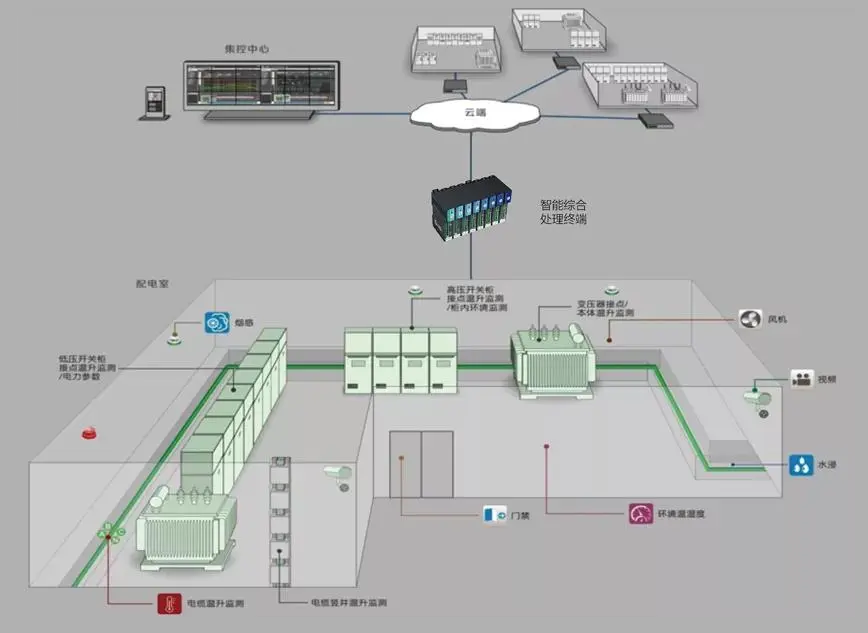

　　智慧配電房界面示意圖

　　(1)基于電氣量采集的智慧運檢在現有的營配終端設備采集的基礎上，擴展電氣在線監測數據采集(如在線局放、測溫、泄露電流等)，通過分區域可視化的方式進行網格化設備數據的實時在線監測，提高設備運檢工作效率，實現當網絡故障和系統崩潰的情況下本地設備正常運行并聯動相關設備保障正常運行。通過對設備和環境異常狀態能自愈治理、及時報警、精準定位、聯動攝像頭，以實現智慧運檢。例如：通過在開關柜內加裝制冷除濕裝置，智能控制柜內溫濕度狀態，防止凝露現象發生，保障電網設備安全運行;實現遠程開門、開燈、遠程查看一間或多間的實時數據和當前環境狀態，實現當運檢人員來到現場后可通過紅外聯動開風機開燈開空調等操作，使得巡檢環境更加舒適，實現直觀的查看到目前環境的數據和設備是否運行正常，減少運檢人員工作量;可實現當發生煙霧報警時，聯動新風系統，同時實現遠程和本地報警，使得運檢人員及時處理故障。(2)配電房環境監測配電房環境監控主要由外圍環境感知監控設備組成，通過終端環境傳感設備的感知，對采集的數據例如溫濕、煙感、水浸傳感等進行實時直觀的數據呈現。

　　基于設備的運行指標、臺賬數據和管理要求，通過系統后臺設置，對產生的異常情況提供相應的報警提示，通過可視化系統界面了解設備所產生的異常情況、及定期維護提醒，實時告知管理人員及運維人員。例如當發生水浸報警時，實現遠程和本地報警，使得運檢人員及時處理故障。

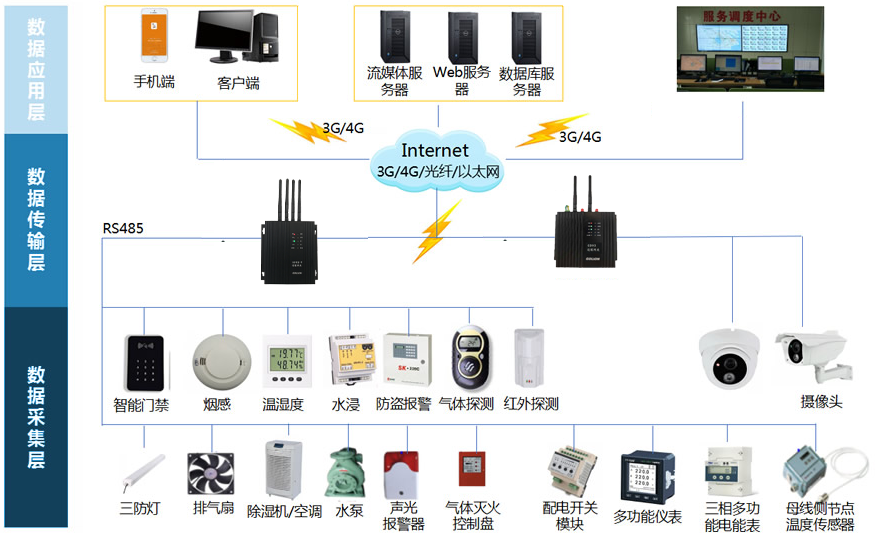

　　智能化配電房系統各采集單元對上要向中心主站平臺發送數據信息，對下直接管理各類傳感器設備相連，負責將環境采集單元、設備狀態采集單元、電氣保護及電氣量測控單元、安防監控單元、故障智能定位單元等及其他部分組成的數據匯聚，進行統一管理、查看和展示。
