NB-IoT 無線型獨立式光電感煙火災探測報警器使用說明書

　　一、綜述

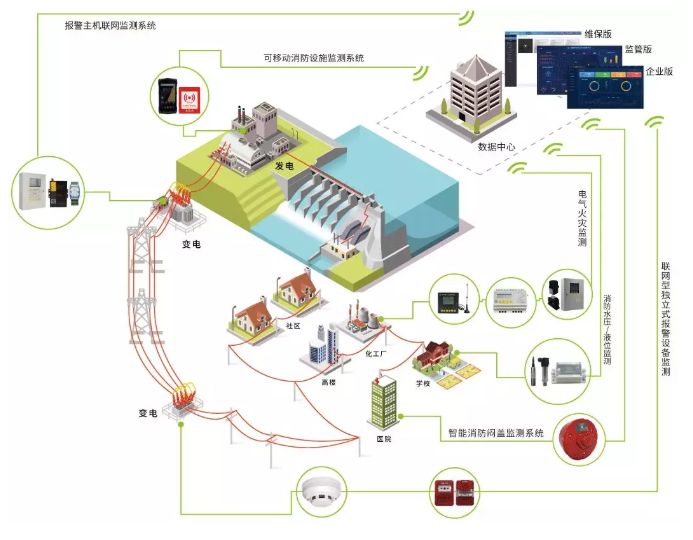

　　NB-IoT無線型獨立式光電感煙火災探測探測器(以下簡稱“探測器”)，探測器采用CPU控制產生的煙霧并報警，同時內置的無線模塊利用NB-IoT網絡為用戶提供無線長距離低功耗的數據傳輸數據發送到云端后臺管理服務器，實現與智慧消防云平臺報警聯動;探測器采用了光電式感煙器件及優良的生產工藝作穩定，外形美觀，無需調試，可廣泛用于老舊建筑、改造項目、臨街商鋪、歌舞廳、賓館等場所鳴器，探測后發出高分貝的聲響，獨特的三色指示燈指示探測器的各種狀態。探測器采用3.6V鋰?yán)m(xù)工作時間可長達三年，具有電子自檢及電源欠壓提示功能。本探測器既能聯網工作，也能獨立工作。

　　二、主要特點及技術指標

　　1. 電源：DC3.6V一次性鋰電池

　　2. 監視電流：<14μA，火警電流：≤120mA

　　3. 無線發射功率：<23 dBm

　　4. 接收靈敏度：<-135 dBm

　　5. 標準及頻段：電信版，850MHz

　　6. 理論帶寬：200Kbs

　　7. 設備信號穿透能力強，比GPRS接收靈敏度高20dB

　　8. 支持標準的UDP傳輸協議

　　9. 支持報警狀態無線傳輸至服務器，可配置服務器地址和端口

　　10.卡接口：1.8V/3V SIM/UIM卡接口

　　11.指示燈：三色燈(綠色為正常，紅色火警，黃色為故障)

　　12 報警音量：>80dB(正前方 3m處)

　　13.使用環境：溫度：-10℃～+50℃

　　相對濕度：≤95%(40℃、無凝結)

　　14.外形尺寸：直徑 120mm，高 44mm (含底座)

　　15.殼體材料、顏色：ABS白色

　　16.重量：約180g

　　17.安裝孔距：92mm

　　18.執行標準：GB 20517-2006

　　19.保護面積：≥40㎡ 具體參數參考《火災自動報警系統設計規范》(GB 50116-2013)

　　三、適用場合

　　1. 適用場所

　　老舊建筑、圖書館、休閑廳、咖啡廳、臨街商鋪、賓館、飯店、旅館等。

　　2. 不宜安裝的場所

　　A.塵埃、粉沫和水蒸氣大量滯留的場所;

　　B.有可能發生腐蝕氣體的場所;

　　C.廚房及其正常情況下有煙停留的場所;

　　D.溫度、濕度過大的場所;

　　E.通風速度大于15米/秒的場所。

　　四、結構特征與工作原理

　　1. 探測器結構拆分圖(如圖1)

說明:.上圖中，上蓋、PCB板、電池、底座組裝成-一個整體(下稱“探測器”)，安裝座為一個獨立整體(圖2)

2. 外觀結構示意圖（如圖3）

3. 探測器內部示意圖(如圖4)

4.探測器工作原理:探測器對煙霧的感應主要由光學迷宮完成，迷宮內有--組紅外發射、接收對管,對射角度約120°，當無煙霧時，接收管接收不到紅外發射管的紅外光，后續電路無電壓輸出:當有煙霧時，煙霧進入迷宮使紅外管發射的

紅外光發生散射，散射的紅外光被接收管接收，在后續電路產生電壓輸出，煙霧越大，則散射越強，產生的電壓就越高,當這電壓達到預定的值時探測器發出報警信號，高電壓啟動無線模塊發出報警信號，完成報警功能。

五、安裝與調試
1. 安裝方法
本探測器安裝采用底座直接安裝方式安裝（也可以采用安裝座安裝，安裝座外形如圖2所示），安裝示意見圖5所示：

探測器安裝位置須滿足以下要求：
A. 安裝高度小于6米時，如探測器在隔梁上，則探測器下表面到頂棚距離不得超過0.3米；
B. 有空調房間探測器離開送風口至少1.5米；
C. 探測器安裝在距離墻壁或墻梁0.6米以上的地方；
2. 探測器的保護面積及探測器安裝數量計算

空間高度在6～12米時，保護面積為60平方米

空間高度在6米以下時，保護面積為40平方米
3.調試
按下測試按鈕（位置見圖3）不松開，蜂鳴器發出三聲“嘀嘀嘀”報警聲，每隔1.5秒循環一次，同時紅色報警
指示燈恒亮，表明工作正常，松開測試按鈕探測器恢復正常工作狀態。

六、使用及操作方法
1. 指示燈狀態：正常工作時，指示燈（綠色）每60秒左右閃亮一次；電池欠壓時，指示燈（黃色）每30秒左右閃亮一次；電路故障時，指示燈（黃色）每 2秒左右閃亮一次；報警狀態或測試狀態時，指示燈（紅色）恒亮；
2. 蜂鳴器鳴響狀態：當發出急促的“嘀嘀嘀”且每隔1.5秒左右循環一次時，為火警提示音；當發出短暫的“嘀”且每隔30秒左右響一次時為電池欠壓提示音；蜂鳴器持續響或每2秒左右發出短暫的“嘀”音，為探測器故障；

3.報警測試功能：探測器接入電源后即可進入正常工作，指示燈約60秒閃亮一次（綠色），按下測試按鍵（位置圖2），蜂鳴器發出報警聲同時指示燈恒亮（紅色），松開測試按鈕探測器恢復正常工作狀態；

4.報警功能：當探測器周圍煙霧達到設定報警濃度時，探測器將在3秒內報出火警，紅色指示燈恒亮，蜂鳴器發出報警聲；
5.報警消音功能：探測器報火警后，按下測試按鍵（位置見圖2，3秒以上為報警消音，探測器的消音周期為150秒，在消音周期內探測器不會再報警，消音后探測器回到正常工作狀態（此時若探測器內仍然有煙霧且煙霧濃度達到設定報警
濃度則探測器還會繼續報警）；
6.電源欠壓提示功能：探測器具有電池電壓檢測功能，當供電電池電壓低于3.0V時，探測器發出故障提示音（短暫“嘀”音）及黃色閃燈指示，約30秒循環一次，并同時無線模塊將采集到的低電壓值發送給遠程主機；
7.探測器失效報警功能：探測器具有內部傳感器電路失效檢測功能，當探測器傳感器失效不具備報火警功能時，探測器發出故障提示音（短暫的“嘀”音）及黃色閃燈指示，約2秒循環一次。

七、故障分析與排除

八、維護與保養
1.探測器在安裝并投入使用后，每月需按下測試按鈕對探測器進行測試，若發現故障（如蜂鳴器不響，指示燈不亮）時，
應及時進行檢查或返回廠家維修；
2.正常環境下，電池使用壽命可達到一年以上，但高溫高濕等惡劣環境將縮短使用時間；
3.當探測器報電池欠壓故障時請及時更換相同型號電池，電池更換后，按下測試按鈕能發出聲光報警提示即為更換成功；
4.探測器應在即將調試前才可安裝，在安裝前應妥善保管并應采取相應的防塵、防潮、防腐蝕措施；
5.如發生探測器故障或其他問題，請不要私自拆卸探測器進行維修，用戶可聯絡本公司各地商務中心或辦事處，我們會盡
快為您處理問題。
九、建議
1.在遇到真實火災且探測器真實報警之后，建議你更換新電池；
2.建議將使用兩年以上的探測器增加保養和吹煙檢測的頻率；
3.建議更換已使用十年以上的探測器。
十、警告
1.不要將探測器安裝在溫度高、油煙大的地方，并應保持探測器周圍空氣環境清潔；
2.避免在探測器附近大量使用油漆、稀釋劑等產生膠狀懸浮物的物品，以免影響探測器正常監測；
3.該產品為家用型無線光電感煙火災探測探測器，火災時能發出聲光報警提示但不能滅火。
